檢測儀電化學傳感器工作電路

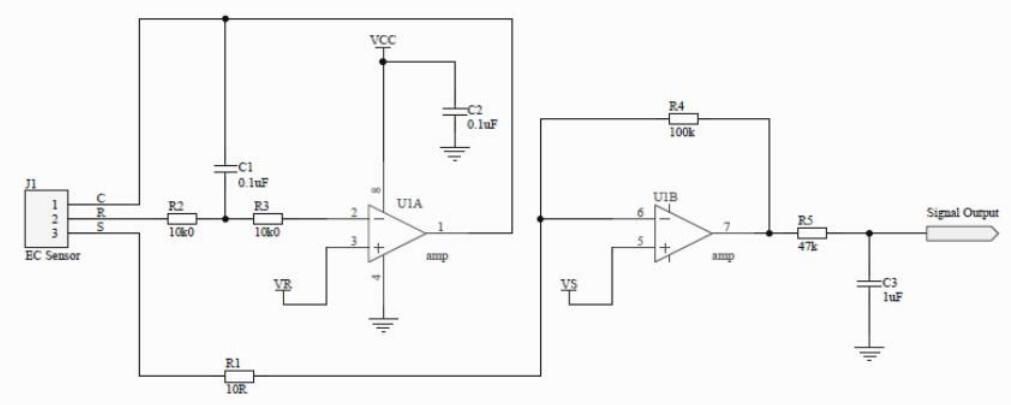

SemeaTech 推薦使用如下的穩壓電路。
一個典型的穩壓電路包括三個部分：
(1) 偏壓控制電路（如果必要）
(2) 電流測量電路
(3) 當電源關的時候，場效應管使工作電極與參比電極相連短路
對于 CO、H2S、SO2、PH3、HCN、H2、NH3 傳感器，VS = VR > 0.9V；
對于 NO2、CL2、CLO2 傳感器，VS = VR 且 VR ≥ 0.4V，比運算放大器電源輸出低；
對于 NO、ETO 傳感器，VS - VR = 300mV ±10 mV，VR ≥ 0.4V；
對于 HCL 傳感器，VS - VR = 200mV ±10 mV，VR ≥ 0.4V。
預穩定化處理
三電極傳感器在儲存過程中，參考電極和工作電極之間加有短路連接，在使用前取消。這確保了當
傳感器被安裝在儀器中時，可以隨時使用，也不需要進一步穩定。如果在儲存過程中將其移除，則傳感
器需要很長時間來達到穩定。使用前確保短接，使用過程中在儀器中斷電時也需要有驅動電路確保工作
和參考電極之間的短路。
